M7340卧轴圆台平面磨床

当前位置:首页 » 鲁磁科技产品中心 » 圆台磨床 » 卧轴圆台平面磨床 » M7340卧轴圆台平面磨床

prevnext

查看全部大图

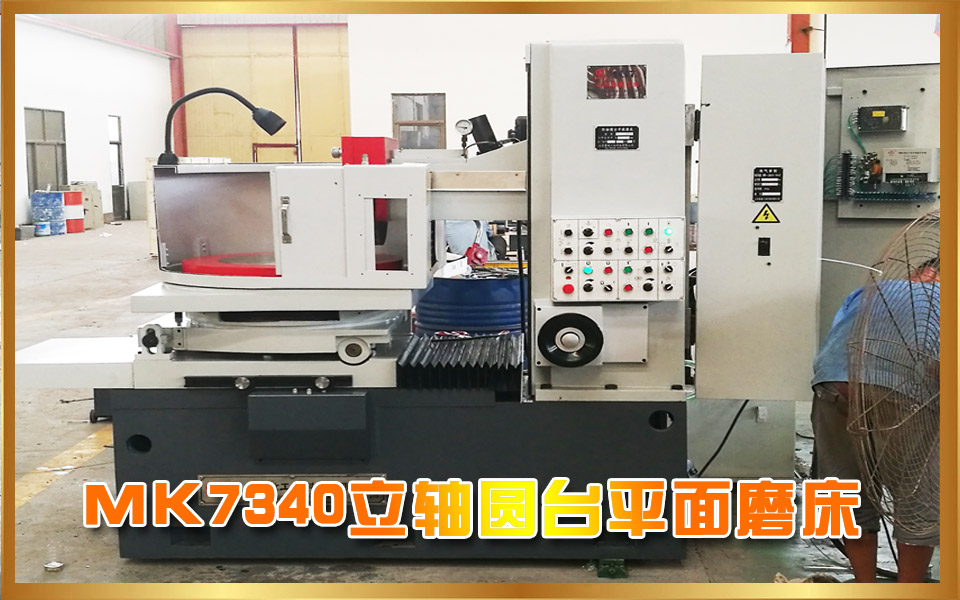

M7340卧轴圆台平面磨床

产品分类：卧轴圆台平面磨床

M7340卧轴圆台平面磨床是我公司传承吸收磨床结构与制造技术开发出的新型系列轴圆台平面磨床。圆台直径Φ400-Φ1250总体布局型式采用工作台在移动拖板上旋转运动,拖板在床身导轨上做纵向往复移动,磨头沿立柱垂直移动进给布局型式。工作台面可调整±3°,磨削中凹或中凸,实现有内外锥面要求的工件磨削。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件的加工,可广泛应用于工具厂、轴承厂、空气压缩机厂和般机械制造厂等进行精密零件的磨削加工。

订购热线：400-635-8891

产品详情产品规格产品视频

产品介绍

M73系列卧轴圆台平面磨床是我公司吸收国内外磨床结构与制造技术开发出的新型系列卧轴圆台平面磨床。圆台ф400-ф1250总体布局型式采用工作台在移动拖板上旋转运动，拖板在床身导轨上做纵向往复移动，磨头沿立柱垂直移动进给布局型式。工作台面可调达到±3o，磨削中凹或中凸，实现有内外锥面要求的工件磨削。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件的加工，可广泛应用于工具厂、轴承厂、空气压缩机厂和一般机械制造厂等进行精密零件的磨削加工。

卧轴圆台平面磨床是典型的机电一体化产品。它是用砂轮圆周磨削平面，工作时砂轮与工件的接触面较小，提高了工件的磨削精度。它的垂直进给与横向进给两轴联动由步进电机驱动，定位精度高。具有完备的编程及自动加工补偿功能，可自动完成平面磨削。

产品特点

（1）对加工对象的适应性强。本磨床主要加工黑色金属，适用于锯片厂、汽车厂、轴承厂，发动机厂和一般机械厂的产品车间和工具车间作平面精密和成批加工，加工锯片、活塞环、摩擦片及轴承圈等。可加工平面，斜面角度，台阶零件等端面。

（2）加工精度高。它控制进刀量0.001mm，加工后工件表面粗糙度可以达到Ra为0.4ūm,加工后变形小，尺寸统一性好。

（3）生产效率高。(工作台上可同时放置多个工件加工)

（4）经济效益好。

（5）稳定性好。

（6）安全性能高，当垂直或横向进给超过行程时，机床会自动停止。

（7）具有液压自动检测功能，当操作者忘记对工作台面充磁或开启工作台液压时，机床将自锁，并进行报警。

（8）操作者劳动强度低，单人可控制多机。

（9）工作环境好，工作时没有磨削粉末，噪音小。

（10）便于生产管理的现代化。

产品优势

M73系列卧轴圆台平面磨床，床身、立柱、横梁、拖板等铸件全部采用树脂砂工艺铸造，材质好、强度高。工作台拖板与床身水平导轨，采V一平不胫而走导轨，运行吸震性好。磨头与立柱垂直导轨、采用镶钢淬硬滚动结构，接触刚性好、运动精度高，移动轻便、进给灵活润滑简便可靠，使用寿命长。

产品用途

适用于磨削圆形薄片工件，并可利用工作台倾斜磨出厚薄不等的环形工件。

产品规格

M73系列卧轴圆台平面磨床
参数	MG7340	M7340	M7350	M7350A	M7363	M7380	M7380A	M73100	M73125	M73160	M73180	M73200	M73220
工作台直径	400	400	500	500	630	800	800	800?	1250	1600	1800	2000	2200
磨削工件尺寸	400*120	400*200	500*200	50018090	630*240	800*320	800320160	1000*320	1250*320	1600*360	1800*360	2000*300	2200*300
工作台踏板纵向往复行程	245	245	310	310	370	460	460	570	695
工作台踏板纵向往复速度	0.1-2	0.1-2	0.1-2	0.1-2	0.1-2	0.2-2	0.2-2	0.3-2	0.3-2
工作台旋转速度	60-160	60-120	60-120	60-120	16-18	12-70	12-70	5-45	5-45	5-50	5-45	3-40	3-35
工作台倾斜角度	+10°-3°	±3°	±3°	±20°	±3°	±3°	±20°?	±1.5°	±1.5°
磨头主轴转速	1450	1450	1450	1450	1450	1450	1450	1450	1450	1000	1000	1000	1000
磨头快速升降速度	250	250	250?	250?	2500?	250	250	250?	210	210
手轮每转磨头垂直进给量	0.2	0.5	0.5	0.5	0.5	0.5?	0.5	0.2	0.2	0.2	0.2	0.2	0.2
磨头垂直进给量	0.001	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025	0.0025
磨头垂直自动进给量	0.001-0.01	0.0025-0.02	0.0025-0.02	0.0025-0.02	0.0025-0.02	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03	0.0025-0.03
磨头托板横向水平往复行程?									750	900	1000	1120	1220
磨头托板横向水平往复进给速度										50/500	50/500	50/500	50/500
砂轮尺寸	3004075	3004075	40040127	40040127	40040127	50050203	50050203	60080305	600*80305	60080305	60080305	60080305	60080305
磨头电机功率	5.5	5.5	7.5	7.5	7.5	7.5	15	15	15	22	22	22	22
总容量	9.5	9.5	12	12	12	17	17	22	22	30	30	34	34
工作精度粗糙度	1000:0.005Ra＜0.08	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.051Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63	1000:0.015Ra0.32-0.63
机床外形尺寸	196510001950	196510001950	235012501950	235012501950	235012501950	290018002420	290018002420	290018002420	270017002800	303019002800	305021002800	307023002400	309025002400
毛重/净重	3000/2700	3000/2600	3900/3400	3000/3400	3900/3500	10500/9500	10500/9500	10500/9500	17000/16000	27000/25000	28000/26000	29000/27000	3000/28000

买家须知

【特别说明】

1、因各家产品定制规格不同，产品大小形状各有差异，产品以实物为准。

2、因型号规格不同，市场经常波动，实际价格以当时合同为准。

联系我们

具体情况建议您和鲁磁专业客服联系。提供您的需求，专业工程师将免费为您量身打造方案！

400电话：400-635-8891 公司座机：0635-2321353

企业官网：www.lucijixie.com公司传真：0635-2322353

公司地址：山东省临清市经济开发区东二环路中段

欢迎来电垂询，我们将尽心为您提供所需产品信息资讯。

关注微信

山东鲁磁磨床

产品展示

7340m 大.jpg

M7340系列卧轴圆台平面磨床是我公司传承吸收磨床结构与制造技术开发出的新型系列轴圆台平面磨床。圆台直径Φ400-Φ1250总体布局型式采用工作台在移动拖板上旋转运动,拖板在床身导轨上做纵向往复移动,磨头沿立柱垂直移动进给布局型式。工作台面可调整±3°,磨削中凹或中凸,实现有内外锥面要求的工件磨削。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件的加工,可广泛应用于工具厂、轴承厂、空气压缩机厂和般机械制造厂等进行精密零件的磨削加工。

机床电器部分采用PLC可编程控制,自动化程度高。进给系统中有磨头垂直自动进给。快谏升降、进给参数预选零位停止尺寸控制、无火花磨削、工作台失磁保护等功能。操作方便,工作台旋转运动与工作台拖板往复运动是由变频调速电机驱动。

工作台拖板往复运动,通过齿形带轮与滚珠丝杠带动,工作台旋转通过减速机驱动,并具有切入变速功能,可根据工件磨削直径的变化自动切换不同的转速与纵向进给速度。

磨头主轴,前后采用多组C级滚动轴承支撑,装入式或对装式电机直接驱动,接触刚性好、旋转精度高。另外还备有高精度动静压磨头供选择进给系统采用液压棘轮机构,可实现机动进给和手动进给,操作方便灵活。工作台环形导轨采用节流静压导轨,静压滑动润滑方式,吸震性好,运行平稳。
